Диаграмма Sunburst

Sunburst Chart

Описание

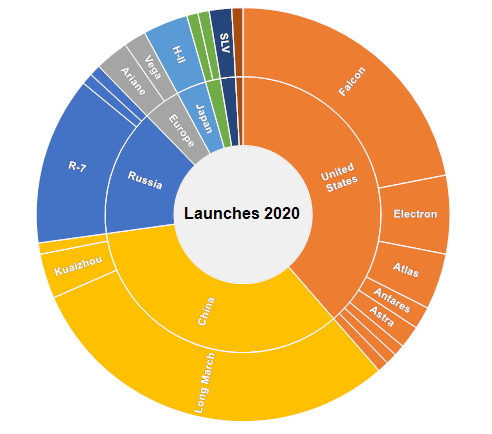

Представляет из себя диаграмму, похожую на солнце с ветвящимися лучами. Круг в центре - это корневой узел, а лучи которые движутся наружу – дочерние элементы. Каждое значение на диаграмме занимает область, границы которой определеяются стартовым углом и углом развертки. Чем больше величина, которую требуется отобразить на диаграмме, тем больше угол развертки.

Применение

Диаграмма подходит для анализа каждого уровня иерархии.

Начальный угол

Начальный угол - это свойство определяет с какого угла начинать построение диаграммы Sunburst. Изначальным значением является -90, то есть построение начинается с верхней центральной точки. Для изменения угла необходимо обратиться к свойству StartAngle.

sunburst.StartAngle = 35;

Направление текста

Для диаграммы Sunburst можно изменить направление текста. Для этого необходимо изменить свойство TextDirecion у объекта Sunburst. Есть 2 вида направления текста:

  1. Радиальный - в этом режиме текст будет идти лучами от центра;
  2. Тангециальный - в этом режиме текст будет отображаться по кругу диаграммы.
Sunburst sunburst = new Sunburst();
// Радиальный режим отображения текста для диаграммы Sunburst
sunburst.TextDirection = TextDirection.Radial;
// Тангециальный режим отображения текста для диаграммы Sunburst
sunburst.TextDirection = TextDirection.Tangetial;
